Jekleni nosilec v obliki črke H
Izdelki iz H-profilnega jekla niso zelo zapleteni, saj se za jeklene konstrukcije uporablja običajno jeklo h profila na trgu. Jeklo H je ekonomsko učinkovit profil z bolj optimizirano porazdelitvijo površine preseka in razumnejšim razmerjem med-in-težo, ki je dobil ime, ker je njegov presek enak angleški črki "H". Ker so vsi deli H žarka razporejeni pod pravim kotom, ima to jeklo prednosti močne upogibne odpornosti, enostavne konstrukcije, prihranka pri stroških in majhne konstrukcijske teže v vseh smereh in se pogosto uporablja.
Opis izdelkov
Spodnji diagram je teoretična lestvica teže jekla h.
|
Kategorija |
Številka modela |
H*B(mm) |
t1 (mm) |
t2 (mm) |
Teoretična teža |
|
HW |
200*200 |
200*200 |
8 |
12 |
50.5 |
|
200*204 |
12 |
12 |
56.7 |
||
|
250*250 |
250*250 |
9 |
14 |
72.4 |
|
|
250*255 |
14 |
14 |
82.2 |
||
|
300*300 |
294*302 |
12 |
12 |
85 |
|
|
300*300 |
10 |
15 |
94.5 |
||
|
300*305 |
15 |
15 |
106 |
||
|
350*350 |
344*348 |
10 |
16 |
115 |
|
|
350*350 |
12 |
19 |
137 |
||
|
400*400 |
388*402 |
15 |
15 |
141 |
|
|
394*398 |
11 |
18 |
147 |
||
|
400*400 |
13 |
21 |
172 |
||
|
400*408 |
21 |
21 |
197 |
||
|
414*405 |
18 |
28 |
233 |
||
|
428*407 |
20 |
35 |
284 |
||
|
458*417 |
30 |
50 |
415 |
||
|
498*342 |
45 |
70 |
605 |
||
|
HM |
150*100 |
148*100 |
6 |
9 |
21.4 |
|
200*150 |
194*150 |
6 |
9 |
31.2 |
|
|
250*175 |
244*175 |
7 |
11 |
44.1 |
|
|
300*200 |
294*200 |
8 |
12 |
57.3 |
|
|
350*250 |
340*250 |
9 |
14 |
79.7 |
|
|
400*300 |
390*300 |
10 |
16 |
107 |
|
|
450*300 |
440*300 |
11 |
18 |
124 |
|
|
500*300 |
482*300 |
11 |
15 |
115 |
|
|
488*300 |
11 |
18 |
129 |
||
|
600*300 |
582*300 |
12 |
17 |
137 |
|
|
588*300 |
12 |
20 |
151 |
||
|
594*302 |
14 |
23 |
175 |
||
|
HN |
100*50 |
100*50 |
5 |
7 |
9.54 |
|
125*60 |
125*60 |
6 |
8 |
13.3 |
|
|
150*75 |
150*75 |
5 |
7 |
14.3 |
|
|
175*90 |
175*90 |
5 |
8 |
18.2 |
|
|
200*100 |
198*99 |
4.5 |
7 |
18.5 |
|
|
200*100 |
5.5 |
8 |
21.7 |
||
|
250*125 |
248*124 |
5 |
8 |
25.8 |
|
|
250*125 |
6 |
9 |
29.7 |
||
|
300*150 |
298*149 |
5.5 |
8 |
32.6 |
|
|
300*150 |
6.5 |
9 |
37.3 |
||
|
350*175 |
346*174 |
6 |
9 |
41.8 |
|
|
350*175 |
7 |
11 |
50 |
||
|
400*150 |
400*150 |
8 |
13 |
55.8 |
|
|
400*200 |
396*199 |
7 |
11 |
56.7 |
|
|
400*200 |
8 |
13 |
66 |
||
|
450*150 |
450*150 |
9 |
14 |
65.5 |
|
|
450*200 |
446*199 |
8 |
12 |
66.7 |
|
|
450*200 |
9 |
14 |
76.5 |
||
|
500*150 |
500*150 |
10 |
16 |
77.1 |
|
|
500*200 |
496*199 |
9 |
14 |
79.5 |
|
|
500*200 |
10 |
16 |
89.6 |
||
|
506*201 |
11 |
19 |
103 |
||
|
600*200 |
596*199 |
10 |
15 |
95.1 |
|
|
600*200 |
11 |
17 |
106 |
||
|
606*201 |
12 |
20 |
120 |
||
|
700*300 |
692*300 |
13 |
20 |
166 |
|
|
700*300 |
13 |
24 |
185 |
||
|
800*300 |
792*300 |
14 |
22 |
191 |
|
|
800*300 |
14 |
26 |
210 |
||
|
900*300 |
890*299 |
15 |
23 |
213 |
|
|
900*300 |
16 |
28 |
243 |
||
|
912*302 |
18 |
34 |
286 |
Podrobnosti o izdelkih iz jeklenega profila
Jekleni nosilec tipa H se imenuje tudi univerzalni jekleni nosilec, I-jeklo s široko prirobnico, I-nosilec z vzporedno prirobnico je s srednjo mrežo povezano na obeh straneh plošče vzporedne prirobnice, da tvori prečni-prerez dolgega jekla v obliki črke "H". Obstajata dve vrsti proizvodnih metod: varjenje in valjanje, vendar je zaradi zapletenega postopka varjenja in nestabilnega delovanja proizvodna metoda običajno vroče valjanje.
Značilnosti jekla H: 1. Nosilci H v jeklenih konstrukcijah imajo večjo trdnost, materiali, potrebni za doseganje enakih zahtev glede trdnosti, pa so manjši kot pri jeklu I-, kar prihrani stroške; 2. Struktura je pravilna, enostavna za spajanje, bolj prilagodljiva v konstrukcijski konstrukciji in lahko izboljša izrabo prostora; 3. Dobra strukturna stabilnost. Struktura, izdelana s H-prerezom, ima visoko žilavost in stabilnost zaradi ravne in tesne povezave in je primerna za območja s pogostimi potresnimi aktivnostmi. Zato se H-profilno jeklo pogosto uporablja na številnih področjih, kot so jeklene konstrukcije, stanovanjske konstrukcije, mostovi, okostje ladij itd.
oblikovano jeklo je običajno razdeljeno na široko prirobnico (HW), srednjo prirobnico (HM) in ozko prirobnico (HN) glede na različne širine prirobnice, specifikacije pa so izražene z "višino mreže h* širino prirobnice b* debelino mreže t1* debelino prirobnice t2", kot na primer "250*125*6*9" označuje višino mreže 250 mm, širino prirobnice 125 mm in debelino mreža 6 mm. Jeklo v obliki črke H z debelino prirobnice 9 mm.

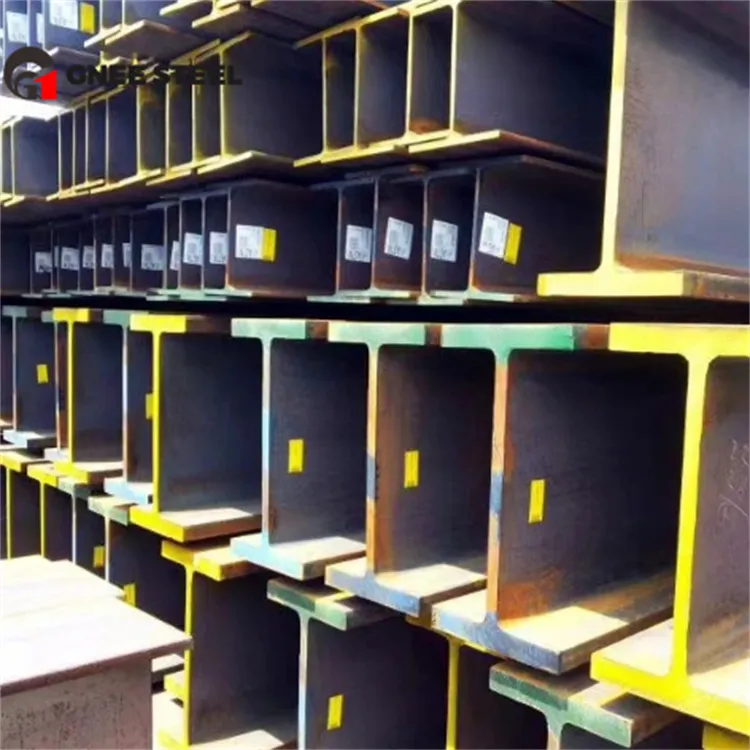

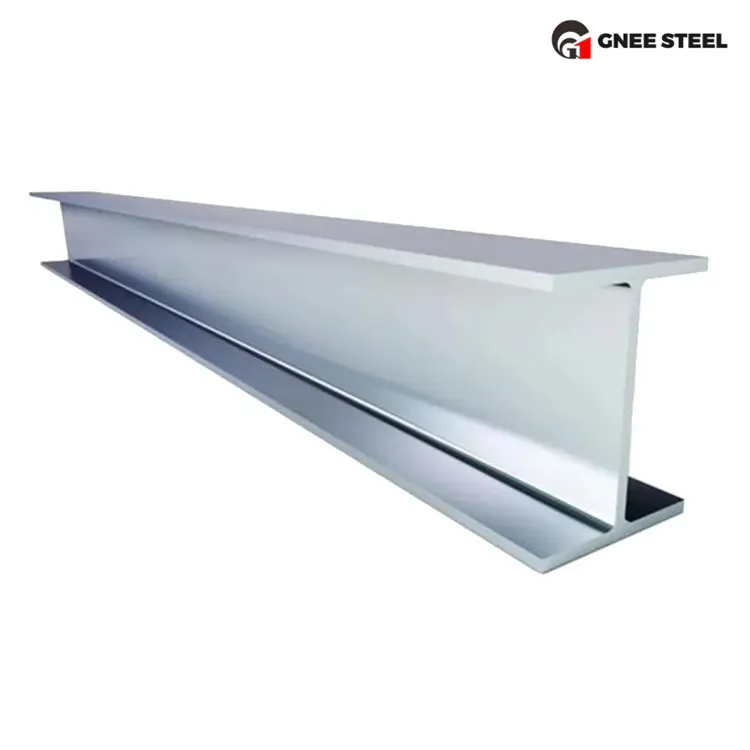

Slika izdelkov iz jekla v obliki črke h
Fotografija skupine GNEE
Obisk stranke skupine GNEE
Skupina GNEE sodeluje na tujih razstavah jekla
Podpiramo več{0}}specifikacije in več-specifikacijsko prilagajanje jekla. Če imate potrebe po prilagajanju izdelkov iz jeklenih nosilcev oblike H, me kontaktirajte.
