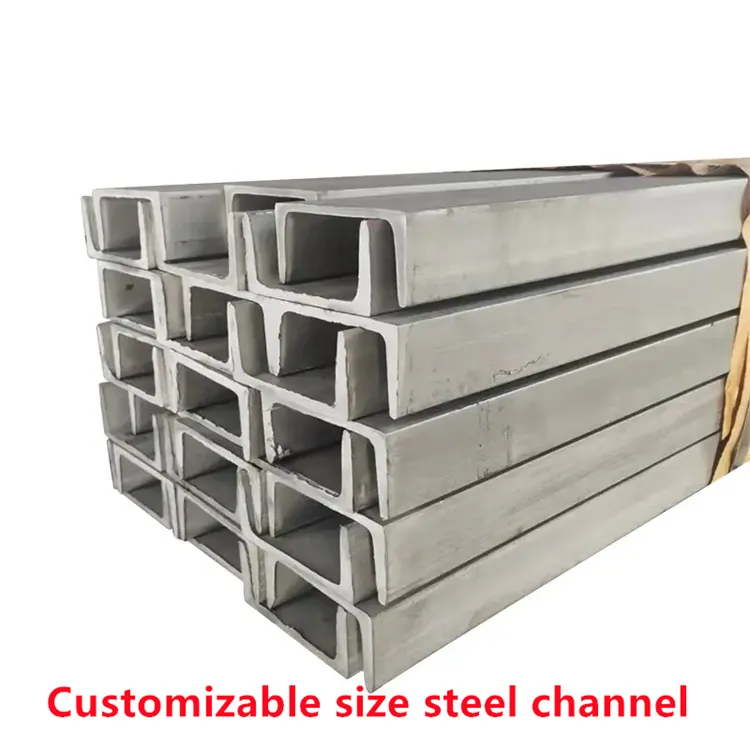

Oddelek za jeklene kanale ASTM
Ameriški standardni kanalski jekleni C serija se uporablja predvsem v gradbenih konstrukcijah, inženiringu zaves, strojni opremi in proizvodnji vozil itd. Pri uporabi je treba imeti dobro varjenje, kovinske zmogljivosti in celovite mehanske lastnosti. Radice za surovine za proizvodnjo kanalnega jekla so ogljikovo jeklo ali nizke zlitine jeklene gredice z vsebnostjo ogljika, ki ne presega 0,25%.
Skupne ameriške standardne kanalne jeklene ocene so: A36, A572, A992.
Ameriški standardni jekleni c kanali - dimenzije in statični parametri
| Označevanje | Dimenzije | Statični parametri | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Inercijski trenutek | Modul elastičnega odseka | ||||||||
| Cesarski (v x lb/ft) |
Globina - h - (v) |
Z - w - (v) |
Debelina spleta - s - (v) |
Območje sekcije (v2) |
Teža (lbf/ft) |
Ix (v4) |
Iy (v4) |
Sx (v3) |
Sy (v3) |
| C 15 x 50 | 15 | 3.716 | 0.716 | 14.7 | 50 | 404 | 11.0 | 53.8 | 3.78 |
| C 15 x 40 | 15 | 3.520 | 0.520 | 11.8 | 40 | 349 | 9.23 | 46.5 | 3.37 |
| C 15 x 33.9 | 15 | 3.400 | 0.400 | 9.96 | 33.9 | 315 | 8.13 | 42.0 | 3.11 |
| C 12 x 30 | 12 | 3.170 | 0.510 | 8.82 | 30 | 162 | 5.14 | 27.0 | 2.06 |
| C 12 x 25 | 12 | 3.047 | 0.387 | 7.35 | 25 | 144 | 4.47 | 24.1 | 1.88 |
| C 12 x 20.7 | 12 | 2.942 | 0.282 | 6.09 | 20.7 | 129 | 3.88 | 21.5 | 1.73 |
| C 10 x 30 | 10 | 3.033 | 0.673 | 8.82 | 30 | 103 | 3.94 | 20.7 | 1.65 |
| C 10 x 25 | 10 | 2.886 | 0.526 | 7.35 | 25 | 91.2 | 3.36 | 18.2 | 1.48 |
| C 10 x 20 | 10 | 2.739 | 0.379 | 5.88 | 20 | 78.9 | 2.81 | 15.8 | 1.32 |
| C 10 x 15.3 | 10 | 2.600 | 0.240 | 4.49 | 15.3 | 67.4 | 2.28 | 13.5 | 1.16 |
| C 9 x 20 | 9 | 2.648 | 0.448 | 5.88 | 20 | 60.9 | 2.42 | 13.5 | 1.17 |
| C 9 x 15 | 9 | 2.485 | 0.285 | 4.41 | 15 | 51.0 | 1.93 | 11.3 | 1.01 |
| C 9 x 13.4 | 9 | 2.433 | 0.233 | 3.94 | 13.4 | 47.9 | 1.76 | 10.6 | 0.96 |
| C 8 x 18.75 | 8 | 2.527 | 0.487 | 5.51 | 18.75 | 44.0 | 1.98 | 11.0 | 1.01 |
| C 8 x 13.75 | 8 | 2.343 | 0.303 | 4.04 | 13.75 | 36.1 | 1.53 | 9.03 | 0.85 |
| C 8 x 11.5 | 8 | 2.260 | 0.220 | 3.38 | 11.5 | 32.6 | 1.32 | 8.14 | 0.78 |
| C 7 x 14.75 | 7 | 2.299 | 0.419 | 4.33 | 14.75 | 27.2 | 1.38 | 7.78 | 0.78 |
| C 7 x 12.25 | 7 | 2.194 | 0.314 | 3.60 | 12.25 | 24.2 | 1.17 | 6.93 | 0.70 |
| C 7 x 9.8 | 7 | 2.090 | 0.210 | 2.87 | 9.8 | 21.3 | 0.97 | 6.08 | 0.63 |
Slika standardnih izdelkov iz kovinskih kanalov ASTM
Fotografija skupine Gnee Group
Gnee Group Stranka obišče
Gnee Group sodeluje na tujih jeklenih razstavah
Zagotavljamo kakovost in količino odseka jeklarskih kanalov ASTM. Če želite več informacij, nas kontaktirajte!
