Jeklena plošča stopnje ASTM A515 60 65 70

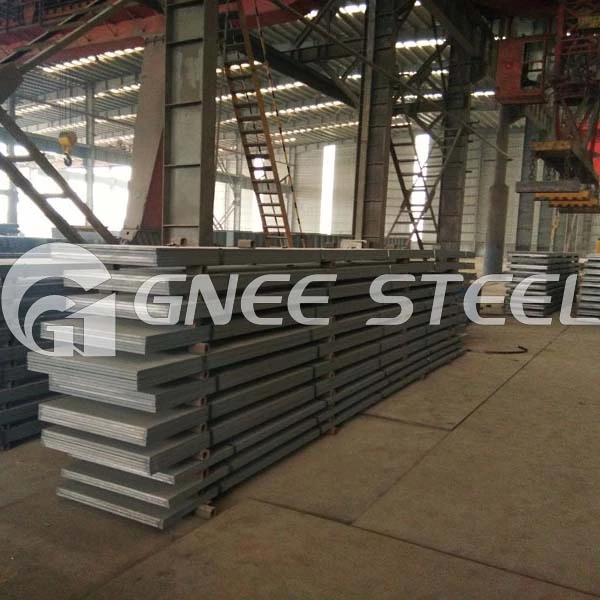

A515 jeklena plošča za kotel

---

ASTM A515 je specifikacija visoko{1}}ogljikovega-silicijevega jekla, zasnovana za varjene tlačne posode in industrijske kotle, ki delujejo v srednje{3}}temperaturnih okoljih. Ponuja odlično žilavost in je na voljo v treh razredih (60, 65, 70), predvsem za naftno, plinsko in petrokemično industrijo.



ASTM A515, enak ASME SA515, je standardna specifikacija za varjene plošče tlačnih posod iz ogljikovega jekla, ki se uporabljajo pri visokih temperaturah v kotlih in drugih tlačnih posodah. Jeklena plošča za posodo A515/S-515 je razdeljena v tri razrede glede na njihovo najmanjšo natezno trdnost: razred 60, razred 65, razred 70.

Kotlovske stopničaste plošče ASTM A515 v debelinah do 50 mm [2 in] so običajno dobavljene v valjanem stanju, razen če so naročene na zahtevo.



Prenesite PDF standardne specifikacije A515



ASTM A515 Plošče za tlačne posode
Element		Gr. 60	Gr. 65	Gr. 70
C maks	t Manjši ali enak 1"	0.24	0.28	0.31
	1"< t ≤2"	0.27	0.31	0.33
	2"< t ≤4"	0.29	0.33	0.35
	4"< t ≤8"	0.31	0.33	0.35
	t>8"	0.31	0.33	0.35
Mn maks	*H.A.	0.90	0.90	1.20
	*P.A.	0.98	0.98	1.30
P	maks	0.025	0.025	0.025
S	maks	0.025	0.025	0.025
Si	*H.A.	0.15–0.40	0.15–0.40	0.15–0.40
	*P.A.	0.13–0.45	0.13–0.45	0.13–0.45





ASTM A515	*T.S. MPa [ksi]	*Y.S. MPa [ksi]	*EL. 8" min. %	*EL. 2" min. %
Ocena 60	415–550 [60–80]	Večje ali enako 220 [Večji ali enak 32]	21	25
Stopnja 65	450–585 [65–85]	Večje ali enako 240 [Večji ali enak 35]	19	23
Ocena 70	485–620 [70–90]	Večje ali enako 260 [Večji ali enak 38]	17	21



Aplikacije:

Jeklene plošče ASTM A515 se običajno uporabljajo v:

Proizvodnja tlačnih posod za naftno in plinsko industrijo.

Gradnja kotlov in toplotnih izmenjevalnikov.

Izdelava industrijskih skladiščnih rezervoarjev in druge opreme,-občutljive na pritisk.

Aplikacije, kjer se zahtevata visoka trdnost in vzdržljivost, zlasti v okoljih z visoko-temperaturo.



Primerjava z razredi ASTM A516

Za širšo perspektivo primerjamo razrede ASTM A515 Gr.60 z razredi ASTM A516, ki so zasnovani za storitve pri zmernih in nižjih-temperaturah:

Lastnina	A515 Stopnja 60	A516 Stopnja 55	A516 Stopnja 60	A516 Stopnja 65	A516 Stopnja 70
Temperaturna storitev	Srednje/visoko	Zmerno/nizko	Zmerno/nizko	Zmerno/nizko	Zmerno/nizko
Vsebnost ogljika (največ %)	0.24-0.31	0.18-0.26	0.21-0.27	0.24-0.29	0.27-0.31
Meja tečenja (Min Mpa)	220	205	220	240	260
Natezna trdnost (Mpa)	415-550	380-515	415-550	450-585	485-620
Raztezek (najmanj %, 200 mm)	21	27	25	23	21

ASTM A516 razred 55: najboljše za nizko-temperaturne aplikacije z visoko duktilnostjo.

ASTM A516 razred 60: Po moči se ujema z A515 Gr 60, vendar je optimiziran za nižje temperature.

ASTM A516 razred 65: Ponuja večjo trdnost, primerno za zmerne pogoje.

ASTM A516 razred 70: Zagotavlja večjo trdnost, idealno za zahtevnejše aplikacije pri nizkih-temperaturah.

Za aplikacije pri visokih-temperaturah ASTM A515GR.60 prekaša razrede A516 zaradi normalizirane strukture in povečane toplotne odpornosti.



Enakovredni razredi jekla za ASTM A515

Pri pridobivanju materialov po vsem svetu je bistveno razumeti primerjavo ASTM A515 z drugimi mednarodnimi standardi. Spodaj so najbližji ekvivalenti glede na uporabo in mehanske lastnosti.

Razred ASTM A515	Enakovredno ASME	EN 10028 (Evropa)	DIN 17155 (Nemčija)	JIS G3103 (Japonska)	GB 713 (Kitajska)
Ocena 60	SA515 Gr. 60	P265GH	HI / HII	SB410	Q245R
Stopnja 65	SA515 Gr. 65	P295GH	17 Mn 4	SB450	Q300R
Ocena 70	SA515 Gr. 70	P355GH	19 Mn 6	SB480	Q345R

Opomba: Čeprav so ti razredi funkcionalno podobni, vedno preberite posebno potrdilo o preskusu rezanja (MTC) in kode izdelave projekta, da zagotovite popolno skladnost s kemičnimi in mehanskimi zahtevami.



Zakaj izbrati jeklo Gnee za jeklene plošče razreda 65 ASTM A515?

Kot specializirani proizvajalec in svetovni dobavitelj jekla za tlačne posode Gnee Steel zagotavlja-vodilno kakovost in storitve za A515 razreda 65.

1. Vrhunska kakovost in certifikat:Naše plošče A515 Gr. 65 so v celoti certificirane po standardih ASTM/ASME in so dobavljene z EN 10204 3.1 ali 3.2 MTC. Upoštevamo skladnost z ISO 9001 in PED (Direktiva o tlačni opremi).



2. Strokovno znanje in izkušnje pri visokih-temperaturnih storitvah:Zavedamo se, da je A515 zasnovan za-aplikacije pri višjih temperaturah. Naše plošče imajo grobo{3}}strukturo, optimizirano za odpornost proti lezenju in stabilnost v kotlih in parnih-enotah.



3. Obsežen obseg velikosti in debeline:Vzdržujemo veliko zalogo materiala A515 razreda 65 v debelinah od 6 mm do več kot 200 mm, s prilagodljivimi širinami in dolžinami, da zmanjšate odpadke pri varjenju in izdelavi.



4.Napredno-hišno testiranje:Za zagotavljanje varnosti v-okoljih z visokim pritiskom nudimo celovito testiranje, ki vključuje:

Ultrazvočno testiranje (UT) po ASTM A435/A578.

Preskus-natezne trdnosti pri visoki temperaturi.

Kemijska analiza (spektrometer).



5. Storitve integrirane obdelave:Poleg dobave zagotavljamo natančno CNC rezanje, poševno rezanje, valjanje in površinsko obdelavo (peskanje/primiranje), s čimer na vaše spletno mesto dostavimo komponente, ki so pripravljene-za-izdelavo.



pogosta vprašanja

Kakšna je glavna razlika med ASTM A515 in ASTM A516?

• ASTM A515je namenjen zavmesna in višja-temperaturastoritve. Ima bolj grobo zrnato strukturo, ki zagotavlja boljšo odpornost proti "lezenju" pri visokih temperaturah.
• ASTM A516je namenjen zazmerna in nižja-temperaturastoritve. Ima fino{1}}zrnato strukturo (pogosto normalizirano) za izboljšanje žilavosti zareze in preprečevanje krhkega loma pri nizkih temperaturah



• Specifikacije za A 515/A 515M in A 516/A 516M

  V industriji gradnje kotlov so najpogosteje uporabljeni materiali iz specifikacij jekla ASTM A 516/A 516M in A 515/A 515M.


  A515/A515M Standardna specifikacija za plošče tlačne posode, ogljikovo jeklo, za srednje{2}}in-višje-temperature. Ta specifikacija vsebuje tri razrede kotlovskega jekla, kot so A515 razred 70, A515 razred 65 in A515 razred 60.


  A516/A516M Standardna specifikacija za plošče tlačne posode, ogljikovo jeklo, za uporabo pri zmernih in nizkih temperaturah. Ta specifikacija vsebuje štiri razrede kotlovskega jekla, kot so A516 razred 70, A516 razred 65, A516 garde 60 in A516 razred 55.


  Pri valjanju teh kotlovskih jeklenih plošč (A516gr70/65/60/55, A515gr70/65/60) morajo biti splošne zahteve v skladu z ASTM A 20/A 20M, ultrazvočni pregled mora biti v skladu z ASTM A435/A435M, A578/A578M ali A577/A577M.





V naftni in plinski industriji so številne-visokotemperaturne tlačne posode izpostavljene tudi vodikovemu sulfidu (H2S), kar ustvarja "kislo" okolje. Standardno ogljikovo jeklo lahko v teh pogojih trpi zaradi razpok, ki jih povzroča vodik (HIC).



priGnee Steel, premostimo vrzel med -obstojnostjo na visoke temperature in zaščito pred korozijo. NašASTM A515 razred 65plošče je mogoče posebej izdelati in testirati, da ustrezajoNACE MR0175 / ISO 15156standardi. Z nadzorovanjem kemične sestave (nizka vsebnost žvepla in fosforja) in izvajanjem strogega testiranja HIC zagotavljamo, da so vaši visoko{1}}temperaturni kotli kos tudi najbolj jedkim kislim okoljem.



Ali ASTM A515 stopnje 65 izpolnjuje standarde NACE MR0175?
ja Čeprav skladnost z NACE ni standardna zahteva za vse tablice A515,Plošče Gnee Steel ASTM A515 Gr.65 so posebej testirane za NACE MR0175 in HIC (razpoke, povzročene z vodikom).To zagotavlja njihovo primernost za kisla delovna okolja, kjer sta potrebni visoka-temperaturna stabilnost in odpornost na-poškodbe, ki jih povzroči vodik.



Kakšna je najvišja delovna temperatura za A515 stopnje 65?
ASTM A515 se običajno uporablja v parnih kotlih in tlačnih posodah, ki delujejo pri temperaturah do1000 stopinj F (538 stopinj). Nad 800 stopinjami F je treba za dolgoročno-obnašanje materiala uporabiti posebne dovoljene obremenitve ASME.



Ali je A515 stopnje 65 varljiv?
Da, gre za varljivo vrsto ogljikovega jekla. Ima odlično varivost z uporabo standardnih industrijskih metod. Pri debelejših ploščah močno priporočamo pred-ogrevanje in toplotno obdelavo po-varjenju (PWHT), da zagotovimo strukturno celovitost in razbremenimo notranje napetosti.



Kako Gnee Steel zagotavlja kakovost plošč A515 razreda 65 za kritične projekte?
Vsak krožnik je podvržen strogemu protokolu nadzora kakovosti, vključno z:

Kemijska analiza:Zagotavljanje nizkih nečistoč za boljšo varljivost in skladnost z NACE.

Mehansko testiranje:Preverjanje lastnosti natezanja, tečenja in raztezka.

Ultrazvočno testiranje (UT):Odkrivanje morebitnih notranjih laminatov ali napak.

Specializirano testiranje korozije:Testiranje HIC in SSCC za projekte, ki zahtevajo primernost za kisle storitve.



Povzetek enakovrednih stopenj za ASTM A515 stopnje 65

Standardno	Enakovreden razred
ASME	SA515 Stopnja 65
EN 10028	P295GH
DIN 17155	17 Mn 4
JIS G3103	SB450
GB 713	Q300R

---





Imamo odlične poprodajne-storitve. Če imate kakršna koli vprašanja o jekleni plošči A515 za kotel, nas lahko kontaktirate in odgovorili vam bomo v dveh urah.
